Test U Ċertifikazzjoni tal-Kejbil Attiv USB4 LRD

L-ispeċifikazzjoni tal-kejbil attiv USB4 issegwi l-konnettur USB tat-tip C u l-ispeċifikazzjoni tal-kejbil. fil-preżent, l-aħħar verżjoni hija Rev. 2.1. Id-definizzjoni tal-kejbil EPR (firxa ta 'enerġija estiża) hija miżjuda, u l-ECN (avviż ta' bidla inġinier) ta 'kejbil attiv preċedenti huwa integrat f'din il-verżjoni. Ħalli's tagħti ħarsa lejn il-kejbil attiv USB tat-tip C.

USB 3.2 Cable Attiv Qasir

Cable Attiv Qasir USB4

Cable Attiv USB 3.2 Iżolat Ottikament (OIAC)

Fosthom, OIAC huwa kejbil tal-fibra ottika b'tul ta '50 metru. Fil-preżent, huwa definit li tista 'tappoġġja l-veloċità tal-USB 3.2 Gen2 l-aktar (iżda ma tappoġġjax provvista ta' enerġija USB2.0 u VBUS), li tintuża prinċipalment għal tmiem industrijali, viżjoni bil-magni, sensuri remoti, vidjo professjonali u applikazzjonijiet mediċi. Madankollu, l-ispeċifikazzjoni elettrika tal-kejbil attiv ottiku lineari USB4 ma ġietx definita; jmiss, aħna se nintroduċu l-parti tal-kejbil attiv qasir.

Cable attiv qasir tal-kejbil attiv

Fi żmien 5 metri fit-tul

Karatteristika sħiħa tat-tip C u USB PD 3.0 eMarker huma meħtieġa

Huwa meħtieġ li jappoġġja inserzjoni f'żewġ direzzjonijiet u pożittivi u negattivi

Skont il-kapaċità ta 'appoġġ, jista' jinqasam f'kejbils attivi USB 3.2 u USB4

Kejbil USB 3.2 attiv:

-USB 3.2 Gen 2x2 (kanal doppju 10GHz) irid ikun appoġġjat

* kejbils attivi li jappoġġjaw kanal wieħed biss (x1) mhumiex permessi

-Modalità Alt appoġġ fakultattiv

Kejbil USB4 attiv:

-Il-veloċitajiet kollha tal-USB 3.2 u USB4 (kanal doppju) għandhom ikunu appoġġjati

-Tbt3 alt mod għandu jkun appoġġjat

Ir-rekwiżiti tal-wajer ta 'VBUS, vconn, CC u USB 2.0 huma konsistenti mar-rekwiżiti ta' kejbils passivi

Il-kejbil attiv jeħtieġ li jkun imħaddem minn vconn

Kejbil attiv fih komponenti ripetituri, bħal re timer jew re sewwieq, prinċipalment għal sinjali ta 'veloċità għolja TX1, TX2, rx1 u rx2. L-iżvilupp ta 're timer huwa kumpless u għali. Il-kejbil lineari re driver (LRD) iddominat minn re driver għandu l-karatteristiċi ta 'kumplessità baxxa, konsum baxx ta' enerġija u spiża baxxa. Għalkemm ġie miżjud biss aktar tard mal-ekosistema USB u inkluż fl-ispeċifikazzjoni USB tip-C, il-kejbil LRD ġie introdott għall-ewwel darba fis-suq. Per eżempju, il-kejbil 40Gbps ta 'żewġ metri thunderbolt 4 huwa l-kejbil LRD li jappoġġja USB4.

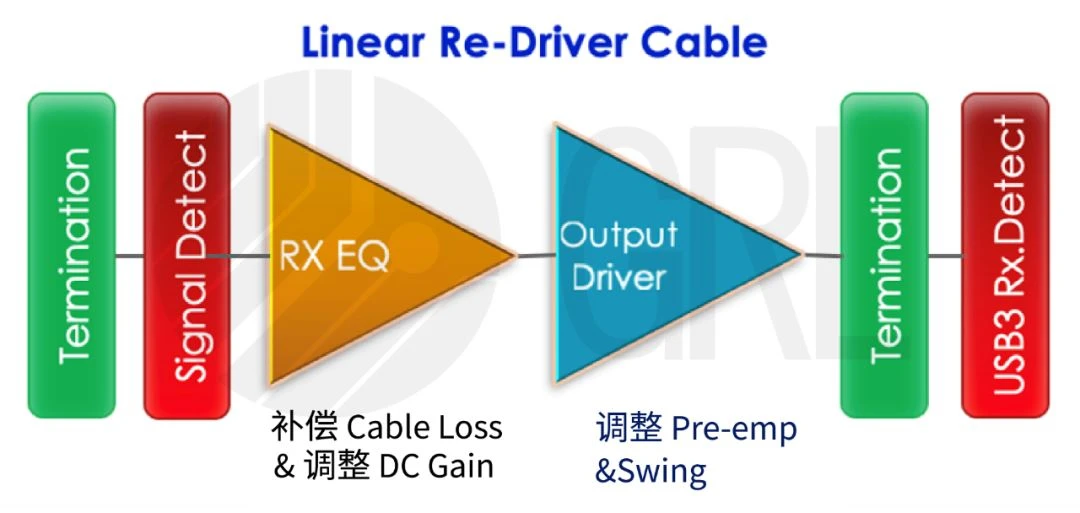

Il-komponenti ewlenin tal-kejbil LRD jinkludu RX equalizer u sewwieq tal-output, li huma rispettivament responsabbli biex jikkumpensaw it-telf tal-kejbil, jaġġustaw il-gwadann DC, u jaġġustaw id-daqs tal-output qabel l-enfasi u s-sinjal, kif muri fil-figura hawn taħt.

Peress li l-kejbil LRD m'għandux CDR (irkupru tad-data tal-arloġġ), jitter u storbju riċevuti fl-input tal-kejbil se jiġu trasferiti għall-output tal-kejbil; Fl-istess ħin, RX EQ jista 'wkoll jamplifika l-istorbju ta' frekwenza għolja; Minħabba ż-żieda ta 'komponenti attivi, l-impedenza tal-karta tal-kuxxinett se tkun mhux kontinwa; Kif ukoll kejbils twal, huwa faċli li tikkawża nuqqas ta 'qbil fit-tul u pn skew kbir fil-proċess ta' produzzjoni, li jirriżulta f'mod komuni AC li jaqbeż l-ispeċifikazzjoni. Abbażi tal-punti ta’ hawn fuq, dan li ġej għandu jitqies fid-disinn:

Storbju ta 'frekwenza għolja ikkawżat minn kejbils

Jekk l-EQ ġewwa l-kejbil huwiex ibbilanċjat sew, u jekk is-sinjal huwiex biżżejjed jew ibbilanċjat iżżejjed?

Tqabbil ta 'impedenza ta' komponenti addizzjonali ġewwa l-kejbil attiv

Pn skew ta 'par ta' veloċità għolja tal-kejbil

Appoġġ tal-funzjoni tal-kejbil LRD u tħabbira tal-eMarker

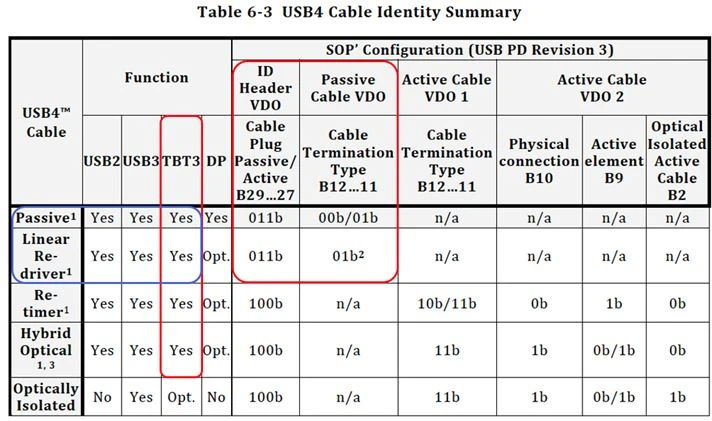

Huwa ddikjarat fit-tabella 6-3 tal-konnettur USB tat-tip C& Speċifikazzjoni tal-kejbil Rev 2.1 (kif muri fit-Tabella 2), kejbil passiv USB4 u kejbil attiv USB4 (ħlief OIAC) għandhom jappoġġjaw USB4, usb3, USB2 u tbt3.

B'mod partikolari, il-kejbil USB4 LRD huwa kejbil attiv, iżda fl-issettjar tal-ID header VDO ta 'eMarker, B29... B27 għandu jiġi ddikjarat bħala kejbil passiv (011b) u ddikjarat bl-użu ta' kejbil passiv VDO. Minħabba li l-kejbil LRD ġie inkorporat fl-ispeċifikazzjoni tal-USB fi stadju aktar tard, huwa prinċipalment biex ikun kompatibbli mal-prodotti tbt3 fis-suq. Għandu jiġi ddikjarat bħala passiv. Għalkemm it-tip tal-prodott huwa ddikjarat bħala passiv, l-iskoperta tbt3 se tkompli fil-proċess ta 'komunikazzjoni ta' USB4 discover_ SVID (0x8087), u mbagħad jiġġudika jekk hux"USB4 b'tbt3 gen3 kejbil attiv".

Usb-if joħroġ logo u Ikona USB4 ġodda

Usb-jekk kellu s-seminar USB devdays 2021 f'Seattle (mit-30 ta' Settembru sal-1 ta' Ottubru), u ħarġet il-logo u l-ikona l-ġodda tal-qawwa nominali tal-kejbil USB tat-tip C flimkien mal-ispeċifikazzjoni tal-EPR (firxa estiża tal-enerġija), kif muri f' it-tabella hawn taħt, sabiex l-utenti jkunu jistgħu jidentifikaw malajr il-veloċità u l-qawwa appoġġjati minn prodotti USB. Il-kejbil li oriġinarjament jappoġġja 100W (20V / 5A) m'għadux jintuża; Cable li jappoġġja 5A għandu jappoġġja EPR 240W (48V / 5A).

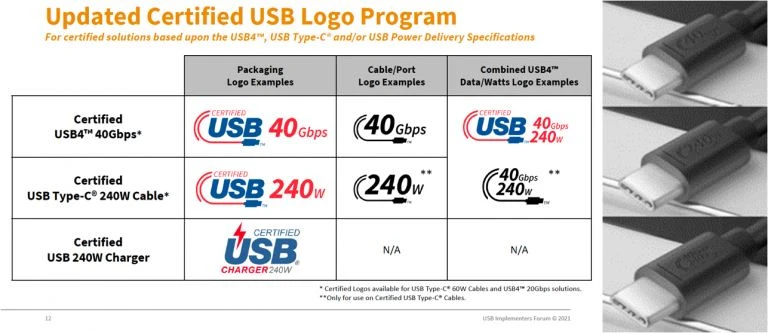

Tabella 3: logo u ikona ċċertifikati ġodda tal-kejbil USB tat-tip C (sors: usbdevdays 2021)

Il-kejbil attiv tal-kejbil LRD iżid komponent attiv re-sewwieq biex jagħmel it-tul tal-appoġġ tal-kejbil itwal. Fl-użu prattiku u fit-test taċ-ċertifikazzjoni, il-kunċett huwa li l-prestazzjoni tal-kejbil LRD għandha tkun konsistenti ma 'jew saħansitra aħjar minn dik tal-kejbil passiv. Jiġifieri, taħt l-istess iffissar tal-ambjent tat-test, l-lrdcable għandu jkun ugwali għal jew aħjar mill-kejbil passiv meta mqabbel mal-kejbil passiv.

Oġġetti tat-test taċ-ċertifikazzjoni LRD jinkludu:

Test funzjonali USB-c

Test tal-markatur elettroniku USB PD

Qawwa attiva tal-kejbil: waqgħa IR u konsum tal-enerġija

Protezzjoni tas-sħana żejda termali

Test tal-karatteristika elettrika LRD

Test tal-kompatibilità tal-kejbil LRD (għadu qed jiġi diskuss)

It-test tal-elettriku tal-kejbil LRD dettaljat huwa kif ġej:

1. Test funzjonali USB-c

Skont l-ispeċifikazzjoni tat-test tal-funzjoni usb-c, it-test tal-kejbil huwa kif ġej:

TD 4.1.3 Test tal-Kejbil Unpowered

TD 4.13.5 Cable EnterUSB u Test Reset tad-Data

TD 4.14.x

TD 4.14.1 Cable Vconn Swap Test

TD 4.14.2 Test Reset tal-Cable

TD 4.14.3 Test tal-Modalità Alternattiva tal-Cable

Test TD 4.14.4 Cable USB 3.2

Test TD 4.14.5 Cable USB4

2. USB PD: test e-marker

Skont USB PD CTS, ittestja t-tliet oġġetti li ġejjin relatati mal-kejbil:

Proċeduri u Kontrolli Komuni

Testijiet Speċifiċi tas-Saff Fiżiku

Testijiet Speċifiċi tal-Protokoll

Il-kejbil LRD jeħtieġ li jappoġġja tbt3 u jikkonferma jekk it-tħabbira tbt3 u r-rispons SOP humiex korretti

Cable SOP' Skopri rispons ta 'Identità

[ID Header VDO] B26 (operazzjoni tal-mudell) issettjat għal 1b (modalità alt)

[ID Header VDO] B29..27 (tip ta' prodott) issettjat għal 11b (kejbil passiv)

[Cable VDO] B2..0 (USB l-ogħla veloċità) issettjat għal 010b (USB3.2/USB4 Gen2)

Cable SOP' TBT Discover Mode VDO risposta

B20..19 (amp&arrotondat/arrotondat; xejn) issettjat għal 01b (it-tnejn)

B21 (Ottiku/Xejn) issettjat għal 0 (Xejn)

B22 (Re-timer/Re-driver) issettjat għal 0b (Re-driver)

B23 (Uni/Bi-direzzjonali) issettjat għal 1b (Uni)

B25 (Attiv/Passiv) sa 1b (Attiv)

3. Rekwiżiti tal-Enerġija Attiva tal-Cable

3.1. L-ispeċifikazzjonijiet tal-waqgħa IR tal-kejbils tal-VBUS u tal-art huma l-istess bħal dawk tal-kejbils passivi

VBUS IR Drop: ≤500 mV

Ground IR Drop: ≤250 mV

3.2. Il-provvista tal-enerġija tal-kejbil attiv hija prinċipalment permezz tal-vconn, u l-konsum massimu tal-enerġija huwa limitat

Enerġija kkonsmata minn vconn ≤ 1.5W

4. Test Termali

Għal raġunijiet ta 'sikurezza, is-sensing tat-temperatura għandu jiġi ssettjat ġewwa l-kejbil attiv. Meta t-temperatura tal-wiċċ tal-qoxra tal-plastik tal-kejbil attiv tilħaq 80 ℃ ˚ C jew it-temperatura tal-wiċċ tal-metall tilħaq 55 ˚ C. It-trasferiment tad-dejta USB 3.2/usb4 għandu jitwaqqaf.

Barra minn hekk, it-temperatura tal-wiċċ tal-plagg tal-kejbil attiv u t-temperatura massima tax-xogħol tal-wiċċ tal-qoxra m'għandhomx jaqbżu t-temperatura ambjentali bi 30 ℃ ˚ C. Jew temperatura tal-wiċċ tal-qoxra tal-metall 15 ˚ C。

It-temperatura tal-wiċċ (TS) tal-qoxra tal-plastik tal-kejbil attiv prinċipalment tinkludi t-temperatura tax-xogħol (TMB) tal-motherboard tal-host u tal-apparat konness, il-komponenti attivi fil-kejbil, u t-temperatura ambjentali attwali (TA). It-test ta 'ċertifikazzjoni attwali huwa prinċipalment maqsum f'żewġ partijiet: temperatura tal-wiċċ (TS) u għeluq termali. L-ambjent tat-test jidher fil-figura hawn taħt:

4.1 Temperatura tal-wiċċ (Ts)

temperatura tal-wiċċ

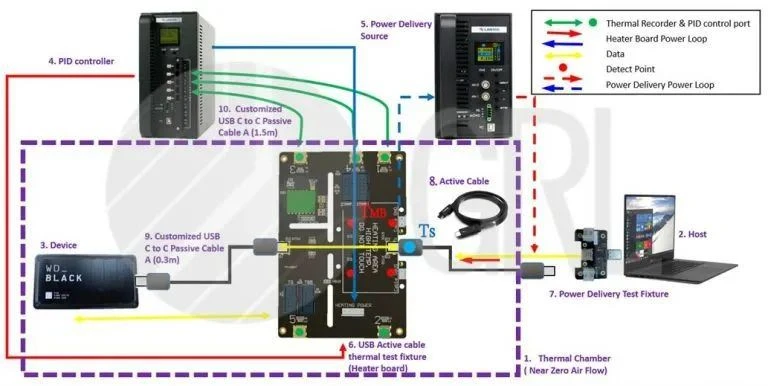

Kif muri fil-Figura 3, ittestja l-konnessjoni, simula l-motherboard ospitanti / apparat permezz tal-bord tal-heater tal-apparat tat-test termali f'temperatura tal-kamra, u ħalli t-temperatura TMB titla 'għal (TA + 25) ˚ C) Imbagħad qabbad il-kejbil attiv u ssettja l- tagħbija sħiħa mill-ospitanti għall-apparat (inkluża trasmissjoni simultanja tad-dejta b'veloċità għolja u tagħbija PD 100W). F'dan iż-żmien, uża l-kamera infra-aħmar biex issir taf l-ogħla żona ta 'temperatura tal-plagg tal-kejbil (Fig. 4), u waħħal il-quot &; koppja termali" garża f'din it-temperatura għolja għat-test tat-temperatura (Fig. 5). Issib it-temperatura tal-wiċċ tal-qoxra tal-plastik tal-plagg tal-kejbil, u iġġudika jekk it-test għaddax: TS< ta="" +="" 30="" ˚="">

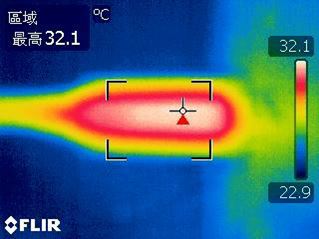

Figura 4: kamera infrared biex issib l-ogħla żona tat-temperatura

Figura 5:"ThermalCouple" garża mwaħħla maż-żona l-aktar sħuna.

4.2 għeluq termali protezzjoni sħana żejda

L-ambjent tat-test għall-protezzjoni tas-sħana żejda huwa l-istess bħal hawn fuq. Barra minn hekk, il-garża tat-tisħin hija miksija fuq il-qoxra tal-plastik tal-plagg tal-kejbil (Fig. 6). Ibda saħħan il-garża tat-tisħin f'temperatura ambjentali. Meta t-temperatura tilħaq 85 ℃ ˚ C, ir-riżultati tat-test huma determinati: il-kejbil attiv jeħtieġ li jwaqqaf it-trażmissjoni tad-dejta USB 3.2/usb4.

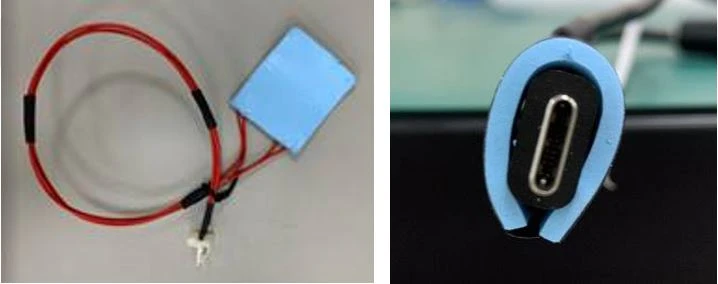

Figura 6: garża tat-tisħin tal-heater flessibbli

Nota: għal tagħmir tat-test termali tal-kejbil attiv u aċċessorji relatati, jekk jogħġbok ikkuntattja OD Liao@luxshare -ict.com

Test Elettriku

Għall-kejbil LRD, kejbil passiv għadu jintuża fil-konfigurazzjoni tal-kejbil USB 2.0, SBU u CC. Il-metodu tat-test u l-ispeċifikazzjoni huma l-istess bħal dak tal-kejbil passiv. Il-par tas-sinjali ta 'veloċità għolja TX1 / rx1 / TX2 / rx2 huwa mgħammar b'komponenti attivi ta' sewwieq mill-ġdid. L-ispeċifikazzjonijiet tat-test huma skond l-LRD kejbil attiv CTS verżjoni 0.8. L-oġġetti tat-test huma prinċipalment maqsuma fit-tliet oġġetti li ġejjin:

Test tad-dominju tal-frekwenza

Dominju tal-ħin - test tal-kejbil waħdu tal-kejbil

Id-dominju tal-ħin – test tal-għajnejn tal-output tal-kejbil

5.1 test tad-dominju tal-frekwenza

Telf ta' Ritorn Integrat (IRL)

Multi-Riflessjoni Integrata (IMR)

Marġni tal-Operazzjoni tal-Kanal (COM)

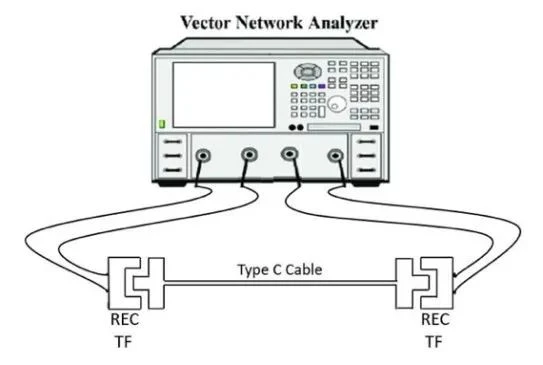

Figura 7: dijagramma tal-konnessjoni tal-parametri S maqbuda minn VNA tal-analizzatur tan-netwerk tal-vettur

Għal oġġetti tat-test tad-dominju tal-frekwenza, il-metodu tat-test huwa l-istess bħal dak tal-kejbils passivi. Il-parametri S huma rkuprati mill-analizzatur tan-netwerk tal-vettur VNA. Hemm 8 fajls s4p (TX1 / rx1 / TX2 / rx2, bidirezzjonali) għal pari differenzjali ta 'veloċità għolja, u permezz ta' softwer get_ iPar_ V0p91a għall-analiżi.

5.2 dominju tal-ħin - test waħdu tal-kejbil

Cable ilfit maskra (DC / F1 / NQ / F2 / F3 / WB): telf ta 'inserzjoni

OUTPUT_ Storbju (𝝈): devjazzjoni standard tal-ħsejjes tal-ħruġ (eskluż ħsejjes mhux lineari)

SIGMA_ E (𝝈): devjazzjoni standard tal-ħsejjes mhux lineari tal-ħruġ

Cable CM_ Storbju: Mod komuni AC

It-test tal-korp tal-kejbil (eskluż is-sistema ISI u jitter) jittestja prinċipalment it-telf ta 'inserzjoni, ħsejjes tal-ħruġ, ħsejjes mhux lineari u mod komuni AC tal-kejbil innifsu. Il-konnessjoni tat-test tidher fil-figura hawn taħt. Taħt l-output TP2 (kif muri fit-Tabella 4) mudell, swing, l-ebda jitter, l-ebda SSC, l-ebda settings TX EQ, bħal"mudell: prbs15, swing 800mv, SSC off, jitter off, issettjat minn qabel 0 [GG ] quot;, il-ġeneratur tas-sinjal l-ewwel jgħaqqad il-kejbil passiv tal-agħar każ għat-test, l-ossilloskopju jaqbad il-forma tal-mewġ *. Bin, imbagħad jibdel il-kejbil LRD għat-test, u jwettaq l-analiżi tal-parametri li ġejja permezz tas-softwer, Imbagħad qabbel il-kejbil LRD. Ir-riżultat tat-test għandu jkun ugwali għal jew aħjar mill-kejbil passiv. It-test għandu jkopri tliet veloċitajiet: USB4 Gen2 / gen3 u USB 3.2 Gen2.

Nota:"agħar każ passiv cable" jirreferi għall-kejbil passiv bit-telf massimu ta 'inserzjoni fi ħdan l-ispeċifikazzjoni tal-kejbil, bħal 1m USB 3.2 Gen2 kejbil passiv, 2m USB4 Gen2 kejbil passiv u 0.8m USB4 gen3 kejbil passiv.

Fig. 8: dijagramma tal-konnessjoni għall-ittestjar tal-bodi tal-kejbil

5.3 dominju tal-ħin - test tad-dijagramma tal-għajnejn tal-output tal-kejbil

(Test tal-għajnejn tal-ħruġ tal-kejbil)

5.3.1. Test USB4 Gen2 / gen3:

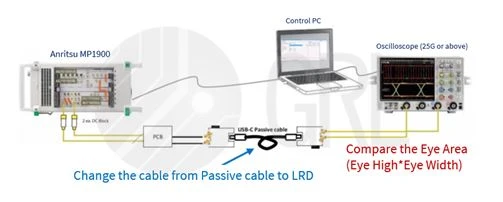

Il-konnessjoni tat-test tad-dijagramma tal-għajnejn tal-output tal-kejbil (inkluż is-sistema ISI u jitter) tidher fil-figura hawn taħt. L-ambjent tat-test huwa l-istess bħall-ambjent tat-test tal-awtentikazzjoni tar-riċevitur USB4 host / apparat RX. L-ambjent tat-test USB4 RX jeħtieġ li jiġi kkoreġut l-ewwel. Tista 'tikkontrolla direttament il-ġeneratur tal-mudell Anritsu mp1900 permezz tal-app tat-test grl-usb4-rx, kif muri fil-Figura 9, Ikkalibra l-ambjent tat-test USB4 RX b'keysight jew oxxilloskopju Tektronix.

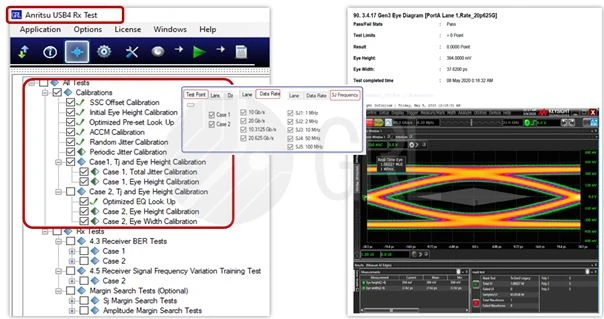

Wara l-kalibrazzjoni, qabbad il-& quot;agħar każ passiv cable" l-ewwel waqt it-test. L-issettjar tal-kundizzjoni tat-test jinkludi l-ħruġ ta 'prbs31 fil-mudell Gen u l-issettjar tal-USB4 issettjat minn qabel (16-il grupp b'kollox). Wara li s-sinjal jgħaddi mill-kejbil, jaqbad ħames forom tal-mewġ fl-oxxilloskopju, u jeħtieġ li jinqabdu 80 forma tal-mewġ f'kull grupp b'veloċità għolja; Imbagħad, taħt l-istess kundizzjonijiet tat-test, neħħi l-kejbil passiv, ibdel il-kejbil LRD, u aqbad il-forma tal-mewġ fuq l-oxxilloskopju; Imbagħad id-dijagramma ta 'l-għajnejn, il-wisa' ta 'l-għajnejn u ż-żona ta' l-għajnejn ġew ittestjati u analizzati b'softwer USB4 sigtest.

Figura 10: Konnessjoni tat-test tad-dijagramma tal-għajnejn tal-ħruġ tal-kejbil USB4 gen3 / Gen2

Determinazzjoni USB4 tar-riżultati tat-test Gen2 / gen3 (medja ta' 5 qabdiet):

LRD cable aħjar żona għajnejn ≥ kejbil passiv aħjar żona għajnejn

U l-wisa 'tal-għajnejn tal-kejbil LRD ≥ 0.9 * kejbil passiv

1.3.2. Test tal-USB Gen2:

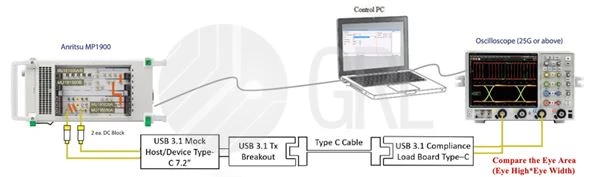

L-ambjent tat-test huwa l-istess bħall-ambjent tat-test tal-awtentikazzjoni tar-riċevitur usb3.2 RX. L-ambjent tat-test USB 3.2 RX jeħtieġ li jiġi kkoreġut l-ewwel (kif muri fil-Figura 11). Il-ġeneratur tal-mudell Anritsu mp1900 jista 'jiġi kkontrollat ​​awtomatikament direttament permezz tal-app grl-usb3-rxtest u kalibrat b'keysight jew oxxilloskopju Tektronix

Wara l-kalibrazzjoni, taħt il-kundizzjonijiet tat-test USB 3.2 Gen2 RX, agħżel Rx biex tikkalibra l-ambjent PJ @ 100MHz. Wara li jgħaddi mill-apparat u l-kejbil LRD, l-oxxilloskopju jaqbad il-forma tal-mewġ ħames darbiet, u mbagħad janalizzaha b'softwer usb3sigtest u 7 mudelli CTLE. (usb3 sigtest għandu biss mudell ctle_5db wieħed inizjalment, u huwa meħtieġ li manwalment issettja u jissupplimenta ctle_0db ~ ctle_6 DB template)

Sentenza tar-riżultati tat-test USB 3.2 Gen2, (valur medju ta' 5 qbid):

LRD cable aħjar żona għajnejn ≥ kejbil passiv aħjar żona għajnejn

U l-wisa 'tal-għajnejn tal-kejbil LRD ≥ 0.9 * kejbil passiv

sommarju

Il-USB tat-tip-C jintuża ħafna f'kompjuters u apparati periferali relatati, kif ukoll kejbils passivi u kejbils attivi. Xi wħud jappoġġjaw biss USB 2.0 u l-iċċarġjar, u xi wħud jistgħu jappoġġjaw USB 3.2 u USB4; Dawn huma kollha konnetturi USB tat-tip C, li jappoġġjaw kapaċitajiet u veloċitajiet differenti, li huwa faċli biex tħawwad lill-utenti. L-assoċjazzjoni tal-USB tiffoka wkoll fuq l-esperjenza tal-utent u hija impenjata għal kejbil tat-tip C, li jista 'jissodisfa l-applikazzjonijiet kollha. Fil-parti tal-kejbil attiv, l-ispeċifikazzjoni għandha tappoġġja trażmissjoni f'żewġ direzzjonijiet, plug-in pożittiv u negattiv, kanal doppju (x2), eċċ Meta tieħu l-kejbil attiv USB4 LRD bħala eżempju, tista 'tappoġġja USB4, USB 3.2, USB 2.0 , thunderbolt 3, iċċarġjar PD, eċċ biex tissodisfa l-applikazzjoni USB tip-C b'linja waħda.

L-akbar differenza bejn il-kejbil attiv USB tat-tip C u l-kejbil passiv hija jekk hemmx komponenti attivi, li jwassal ukoll għal metodi differenti għall-ittestjar ta 'sinjali differenzjali ta' veloċità għolja. It-test tal-kejbil attiv jadotta l-metodu eżistenti tat-test ta 'frekwenza għolja ta' host u apparat USB4, u juża ġeneratur ta 'sinjal ta' frekwenza għolja u oxxilloskopju ta 'frekwenza għolja għall-ittestjar. L-ambjent tat-test u l-metodi huma relattivament kumplessi, GRL jipprovdi soluzzjonijiet ta 'ttestjar awtomatizzati għall-ittestjar USB4, li jistgħu jnaqqsu l-kumplessità tal-ittestjar. GRL għandu esperjenza rikka fl-aġġustament ta 'EQ, qligħ u parametri oħra u jassisti lill-klijenti fid-debugging. GRL jista 'wkoll jipprovdi host u apparat USB4, kejbil passiv USB4, kejbil attiv USB4 u servizzi oħra ta' ttestjar u ċertifikazzjoni.

Referenza

Speċifikazzjoni tal-Kejbil u l-Konnettur tal-USB Type-C, Rilaxx 2.1, Mejju 2021

Konnetturi USB Type-C u Assemblaġġi tal-Kejbils CTS, Reviżjoni 2.1b, Ġunju 2021

USB4 ™ Thunderbolt3 ™ Speċifikazzjoni ta' Rekwiżiti ta' Kompatibilità, Verżjoni 1.0, Jannar 2021.

USB4 ™ Thunderbolt3 ™ Kompatibilità CTS, Reviżjoni 1.0, Jannar 2021.

USB Power Delivery CTS, Reviżjoni: 1.2, Ver 2, 20 ta' Ġunju 2021

Speċifikazzjoni tat-Test Funzjonali tal-USB Type-C, Kapitolu 4 u 5, 23 ta' Mejju, 2021, Rev 0.88
